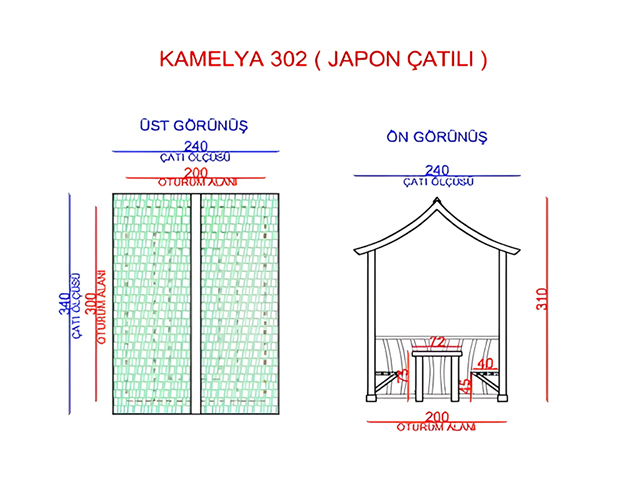

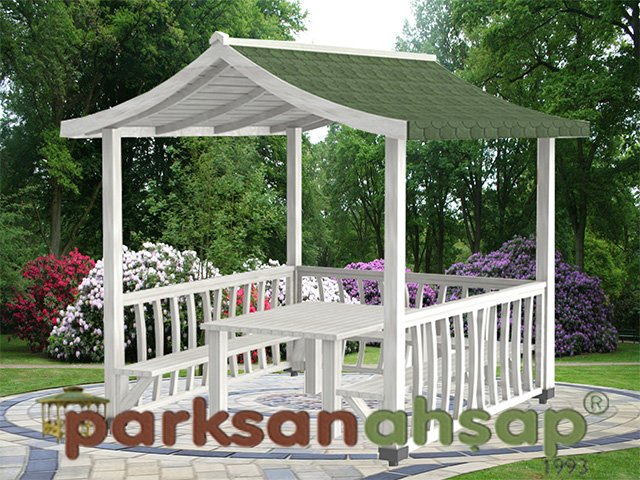

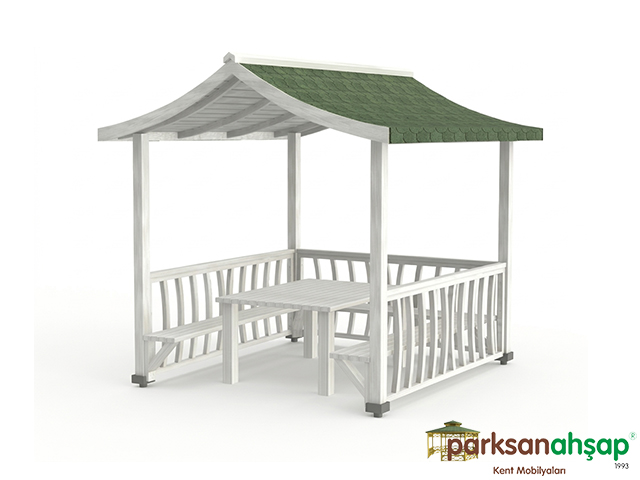

Oturum Alanı : 200 x 300 cm
Çatı Alanı : 240 x 340 cm
Yükseklik : 310 cm
Ahşap Özellikleri :
İmalat için kullanılacak ahşap hammaddesi, 1. Sınıf Sarı Çam (Pinus Silvestris) kereste olacaktır. Ahşap kesitleri, projeye uygun olarak maksimum ( ± ) 2 mm. toleransla, Ahşap boyları maksimum ( ± ) 20 mm. toleransla imal edilecektir. İmalatta kullanılacak ahşap malzemede olacak özellikler, Budak; Her metrede sağlam 4 adet budak bulunabilir. Budak çapları toplam parça genişliğinin ¼ ‘ünü geçmeyecektir. Çürük, özürlü, kısmen kaynamış ve düşmüş budaklar bulunmayacaktır. Çatlak: Halka çatlağı bulunmayacaktır. Kılcal çatlaklar bulunabilir (1-2 mm). Basınçlı emprenye ortamının getirdiği şartnamelerde uygun baş ve boy çatlakları bulunabilir, ancak tolerans sınırlarında olmalıdır. Reçine kesesi: Uzunluğu her metrede 10 cm‘yi geçmeyip 1 adet bulunabilir. Damlayan, çeken reçine bulunmayacaktır. İç kabuk bulunmayacaktır. Çürük kovuk bulunmayacaktır. Böcek deliği bulunmayacaktır. İmalat kusuru bulunmayıp sadece belirlenen toleranslar çerçevesinde sapma olabilir. Eğilme: Parça boyunun 1/50’sini geçmeyecektir. Çarpılmalar parça genişliğinin 1/100’nü geçmeyecektir. Burulma: Her metretül uzunlukta 2 mm’yi geçmeyecektir. Kılıcına eğilme: Parça boyunun 1/50 ile 1/100’ü arasında tolere edilecektir. Zımpara: Görünen yüzeylerin tamamı zımparalanarak kıymıklardan temizlenecektir. Ahşap beyaz lake boya ile boyanacaktır.
Ana taşıyıcılar :
Taşıyıcı ayaklar elmas uçlu özel bıçaklarla motif verilmiş min. 90 x 90 mm ebadında 4 adet çam keresteden imal edilecektir.
Taşıyıcı ayakların yüksekliği 200 cm olacaktır.
Çatı :
Kamelyanın çatı kısmının taşıyıcı lataları 50 x 100 mm ahşaptan imal edilecektir
Lataların iki köşesi frezeden geçirilerek şekil verilecektir. Lataların üzeri ahşap yalı baskı lambri ya da fiber malzeme ile vidalanacaktır. . Lambri üzerine ziftli membranlar geniş başlı özel çivilerle monte edilecektir. Yine geniş başlı özel çivilerle Amerikan kiremidi adı verilen shingle denen çatı kaplama malzemesi ile kaplanacaktır. Alın tahtası kısmında; min 30 x 130 mm ebatlarında elmas uçlu özel bıçaklarla motif verilmiş ahşap latalar çatı latalarına özel galvanizli vidalarla monte edilecektir. Çatı bağlantısı için ortadan her iki ucu belirli açılarla kesilmiş iki köşesi elmas uçlu özel bıçaklarla şekillendirilmiş 8 adet min. 50 x 50 mm latalarla çatı bağlantı karkası monte edilecektir.
Bütün sabit bağlantılar, paslanmaz ağaç vidası ve veya polimarin tutkal ile yapılacaktır. Ana taşıyıcı ile çatı bağlantılarında özel galvanizli ağaç vidası kullanılacaktır.
Alt Paneller (Korkuluk):
Alt korkuluk yüksekliği 75 cm ‘dir. Korkuluk çerçeveleri 50 x 50 mm her yönü zımparalanmış özel elmas uçlu bıçaklarla kenarları pahlandırılmış ahşaptan imal edilmiştir. Korkuluk çerçeveleri ana taşıyıcıya özel galvanizli ağaç vidalarıyla montelenecektir. Ara motifler (korkuluğun iç dikmeleri ) de 40 x 50 mm ebadında 65 cm yüksekliğinde elmas uçlu özel motif veren bıçaklarla şekillendirilmiş yay ahşaptan imal edilmiştir. Bu ahşaplar korkuluk çervevesine özel galvanizli vidalarla ve şeffaf özel ahşap tutkalı ile monte edilecektir.
Oturma Birimi :
Oturma birimi için 4 adet min. 4×9 cm L ahşap ayaklar bir ucu taşıyıcı kısma, bir ucu oturma biriminin latasına olmak üzere her birine 4 adet olmak üzere özel galvanizli vidalarla monte edilecek, L ayakların üzerine toplam 12 adet olmak üzere min. 4×9 cm ebadında elmas uçlu özel motif veren bıçaklarla şekillendirilmiş ahşap latalar özel galvanizli vidalarla montelenecektir.
Masa :
Masa 72 cm genişliğinde, 120 cm uzunluğunda, 75 cm yüksekliğindedir.
Masa ayağı için 4 adet 70 cm uzunluğunda min 90 x 90 mm latalar özel galvanizli vidalarla masa yüzey latalarına monte edilir. Masa yüzeyi; min 4×9 cm ebadında 120 cm uzunluğunda 7 adet elmas uçlu özel motif veren bıçaklarla şekillendirilmiş ahşap latadan oluşur.
Ankraj :
Taşıyıcı ayakların altına 18x13x3 mm flanş üzeri 15x8x2 mm silme kaynatılacak, 13x8x3 mm plakaya iki adet dübel veya ankraj deliği delinecek, 15x8x2 mm her bir plakaya 3’er adet 6 mm vida deliği delinecektir. Ankrajlar taşıyıcıların altına vida ile monte edilecektir. Zemine de çelik dübeller vasıtasıyla bağlanacaktır. Böylece hem ahşapların suyla teması önlenecek hem de taşıyıcı ayakların yere montesini sağlayacaktır. Kamelya ankrajları minimum 2,5 mm sactan mamül flanşlar dikmenin minimum iki tarafını saracak şekilde kaynaklama yöntemi ile birleştirilerek imal edilecektir. Ankrajların dikmelerin ayaklarına bağlantısı için her ayağa 6 adet gelecek şekilde özel vidalar atılır. Ankrajların yere bağlantısı için her ayağa 2 adet olacak şekilde dübelli vidalar atılacaktır. Tüm metal aksam polyester esaslı toz boya ile fırınlanmak suretiyle boyanacaktır.
