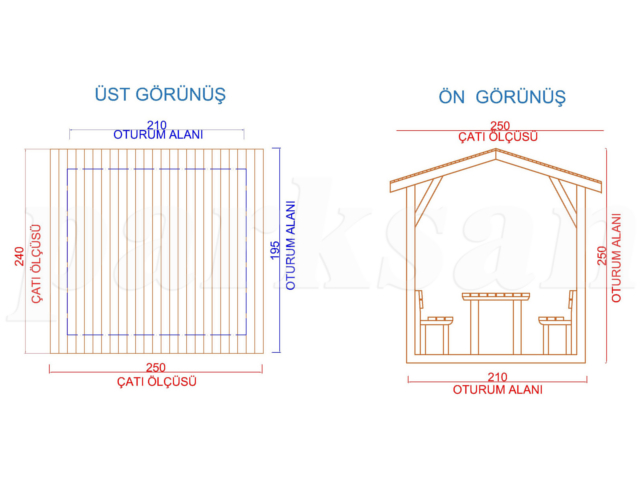

Oturum Alanı : 195 x 210 cm
Yükseklik : 250 cm
Ahşap Özellikleri :
İmalat için kullanılacak ahşap hammaddesi, 1. Sınıf Sarı Çam (Pinus Silvestris) kereste olacaktır. Ahşap kesitleri, projeye uygun olarak maksimum ( ± ) 2 mm. toleransla, Ahşap boyları maksimum ( ± ) 20 mm. toleransla imal edilecektir. İmalatta kullanılacak ahşap malzemede olacak özellikler, Budak; Her metrede sağlam 4 adet budak bulunabilir. Budak çapları toplam parça genişliğinin ¼ ‘ünü geçmeyecektir. Çürük, özürlü, kısmen kaynamış ve düşmüş budaklar bulunmayacaktır. Çatlak: Halka çatlağı bulunmayacaktır. Kılcal çatlaklar bulunabilir (1-2 mm). Basınçlı emprenye ortamının getirdiği şartnamelerde uygun baş ve boy çatlakları bulunabilir, ancak tolerans sınırlarında olmalıdır. Reçine kesesi: Uzunluğu her metrede 10 cm‘yi geçmeyip 1 adet bulunabilir. Damlayan, çeken reçine bulunmayacaktır. İç kabuk bulunmayacaktır. Çürük kovuk bulunmayacaktır. Böcek deliği bulunmayacaktır. İmalat kusuru bulunmayıp sadece belirlenen toleranslar çerçevesinde sapma olabilir. Eğilme: Parça boyunun 1/50’sini geçmeyecektir. Çarpılmalar parça genişliğinin 1/100’nü geçmeyecektir. Burulma: Her metretül uzunlukta 2 mm’yi geçmeyecektir. Kılıcına eğilme: Parça boyunun 1/50 ile 1/100’ü arasında tolere edilecektir. Zımpara: Görünen yüzeylerin tamamı zımparalanarak kıymıklardan temizlenecektir.
Ana taşıyıcılar :
Taşıyıcı ayaklar elmas uçlu özel bıçaklarla motif verilmiş min. 90 x 90 mm ebadında 4 adet çam keresteden imal edilecektir. Piknik masasının dört yanında çatı ile bağlantıyı sağlayacaktır. Taşıyıcı ayakların yüksekliği 220 cm olacaktır.
Çatı :
Kamelyanın çatı kısmının taşıyıcı lataları 50 x 100 mm ahşaptan imal edilecektir. Lataların iki köşesi frezeden geçirilerek şekil verilecektir. Lataların üzeri ahşap yalı baskı lambri ya da fiber malzeme ile vidalanacaktır. Lambri üzeri isteğe bağlı amerikan kiremidi adı verilen shingle denen çatı kaplama malzemesi ile kaplanacaktır. Alın tahtası kısmında; min 30 x 130 mm ebatlarında elmas uçlu özel bıçaklarla motif verilmiş ahşap latalar çatı latalarına özel galvanizli vidalarla monte edilecektir. Çatı bağlantısı için her iki ucu belirli açılarla kesilmiş iki köşesi elmas uçlu özel bıçaklarla şekillendirilmiş min. 50 x 50 mm latalarla çatı bağlantı karkası bir ucu taşıyıcı kısma bir ucu alın tahtasına monte edilecektir. Bütün sabit bağlantılarda özel galvanizli ağaç vidası kullanılacaktır.
Alt taşıyıcı :
Çatılı piknik masası alt taşıyıcı; min. 90 x 90 mm elmas uçlu özel bıçaklarla motif verilmiş çam keresteden imal edilecektir. Alt taşıyıcı latalara masa lataları ve oturma bankı taşıyıcı lataları özel galvanizli vidalarla montelenecektir.
Oturma Birimi :
Oturma birimleri iki adet karşılıklı olup; oturma genişliği 40 cm, uzunluk 195 cm, oturma yüksekliği 45 cm’dir. Oturma birimi için 6 adet min. 40 x 90 mm ahşap lata, sırt kısmı için 4 adet min. 40 x 90 cm ahşap lata taşıyıcı ahşaplara özel galvanizli vidalarla montelenecektir .
Masa :
Masa 80 x 195 cm boyutunda emprenyeli elmas uçlu özel bıçaklarla motif verilmiş min. 40 x 90 mm ahşap latadan imal edilecektir. Masanın ayakları 78 cm yüksekliğinde 40 x 90 mm kalınlığında ahşap latalardan imal edilecektir.
Ankraj :
Taşıyıcı ayakların altına 18x13x3 mm flanş üzeri 15x8x2 mm silme kaynatılacak, 13x8x3 mm plakaya iki adet dübel veya ankraj deliği delinecek, 15x8x2 mm her bir plakaya 3’er adet 6 mm vida deliği delinecektir. Ankrajlar taşıyıcıların altına vida ile monte edilecektir. Zemine de çelik dübeller vasıtasıyla bağlanacaktır. Böylece hem ahşapların suyla teması önlenecek hem de taşıyıcı ayakların yere montesini sağlayacaktır. Kamelya ankrajları minimum 2,5 mm sactan mamül flanşlar dikmenin minimum iki tarafını saracak şekilde kaynaklama yöntemi ile birleştirilerek imal edilecektir. Ankrajların dikmelerin ayaklarına bağlantısı için her ayağa 6 adet gelecek şekilde özel vidalar atılır. Ankrajların yere bağlantısı için her ayağa 2 adet olacak şekilde dübelli vidalar atılacaktır. Tüm metal aksam polyester esaslı toz boya ile fırınlanmak suretiyle boyanacaktır.
