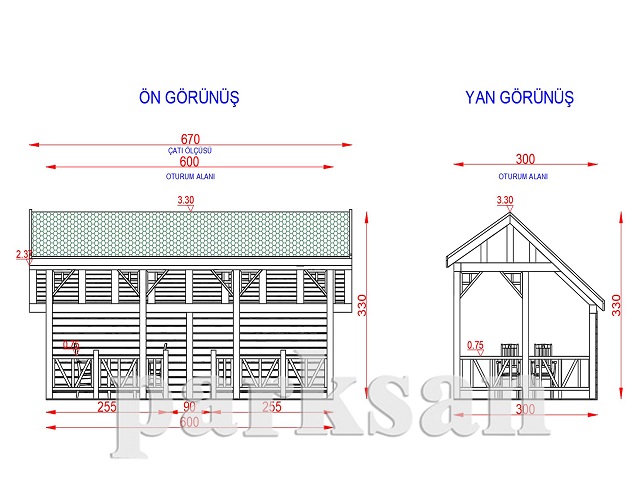

Oturum Alanı : 300 x 600 cm
Çatı Alanı : 370 x 670 cm
Yükseklik : 330 cm
Ahşap Özellikleri :
İmalat için kullanılacak ahşap hammaddesi, 1. Sınıf Sarı Çam (Pinus Silvestris) kereste olacaktır. Ahşap kesitleri, projeye uygun olarak maksimum ( ± ) 2 mm. toleransla, Ahşap boyları maksimum ( ± ) 20 mm. toleransla imal edilecektir. İmalatta kullanılacak ahşap malzemede olacak özellikler, Budak; Her metrede sağlam 4 adet budak bulunabilir. Budak çapları toplam parça genişliğinin ¼ ‘ünü geçmeyecektir. Çürük, özürlü, kısmen kaynamış ve düşmüş budaklar bulunmayacaktır. Çatlak: Halka çatlağı bulunmayacaktır. Kılcal çatlaklar bulunabilir (1-2 mm). Basınçlı emprenye ortamının getirdiği şartnamelerde uygun baş ve boy çatlakları bulunabilir, ancak tolerans sınırlarında olmalıdır. Reçine kesesi: Uzunluğu her metrede 10 cm‘yi geçmeyip 1 adet bulunabilir. Damlayan, çeken reçine bulunmayacaktır. İç kabuk bulunmayacaktır. Çürük kovuk bulunmayacaktır. Böcek deliği bulunmayacaktır. İmalat kusuru bulunmayıp sadece belirlenen toleranslar çerçevesinde sapma olabilir. Eğilme: Parça boyunun 1/50’sini geçmeyecektir. Çarpılmalar parça genişliğinin 1/100’nü geçmeyecektir. Burulma: Her metretül uzunlukta 2 mm’yi geçmeyecektir. Kılıcına eğilme: Parça boyunun 1/50 ile 1/100’ü arasında tolere edilecektir. Zımpara: Görünen yüzeylerin tamamı zımparalanarak kıymıklardan temizlenecektir.
Ana taşıyıcılar :
Taşıyıcı ayaklar elmas uçlu özel bıçaklarla motif verilmiş min. 90 x 90 mm ebadında 9 adet çam keresteden imal edilecektir.
Taşıyıcı ayakların yüksekliği 240 cm olacaktır.
Çatı :
Kamelyanın çatı kısmının taşıyıcı lataları 50 x 100 mm ahşaptan imal edilecektir.
Lataların iki köşesi frezeden geçirilerek şekil verilecektir. Lataların üzeri ahşap yalı baskı lambri ya da fiber malzeme ile vidalanacaktır. Lambri üzerine isteğe bağlı olarak Amerikan kiremidi adı verilen shingle denen çatı kaplama malzemesi ile kaplanacaktır. Alın tahtası kısmın Alın tahtası kısmında; min 30 x 130 mm ebatlarında elmas uçlu özel bıçaklarla motif verilmiş ahşap latalar çatı latalarına özel galvanizli vidalarla monte edilecektir. Çatı karkasları 50 x 100 mm ahşap latadan oluşacaktır. Çatının alt kısmı yalı baskı lambri kaplama yapılacaktır. Alt lambri üzerinde 50 cm de bir 50 x 100 mm yatay taşıyıcı karkas olacaktır. Çatının bir tarafı diğer tarafa göre gölgelik amaçlı daha uzun yapılacaktır. Uzun taraf çatıdan zemine kadar yalıbaskı lambri ile kapatılacaktır.
Bütün sabit bağlantılar, paslanmaz ağaç vidası ile yapılacaktır. Ana taşıyıcı ile çatı bağlantılarında özel galvanizli ağaç vidası kullanılacaktır.
Alt Paneller (Korkuluk):
Alt korkuluk yüksekliği 75 cm ‘dir. Korkuluk çerçeveleri 50 x 100 mm ve 50 x 50 mm her yönü zımparalanmış özel elmas uçlu bıçaklarla kenarları pahlandırılmış ahşaptan imal edilmiştir. Korkuluk çerçeveleri ana taşıyıcıya özel galvanizli ağaç vidalarıyla montelenecektir. Ara motifler de 40 x 50 mm ebadında elmas uçlu özel motif veren bıçaklarla şekillendirilmiş motiflendirilmiş ahşaptan imal edilecektir. Bu ahşaplar korkuluk çerçevesine özel galvanizli vidalarla monte edilecektir. Min. 90 x 90 mm 3 adet ahşap baba kullanılacaktır.
Ankraj :
Taşıyıcı ayakların altına 18x13x3 mm flanş üzeri 15x8x2 mm silme kaynatılacak, 13x8x3 mm plakaya iki adet dübel veya ankraj deliği delinecek, 15x8x2 mm her bir plakaya 3’er adet 6 mm vida deliği delinecektir. Ankrajlar taşıyıcıların altına vida ile monte edilecektir. Zemine de çelik dübeller vasıtasıyla bağlanacaktır. Böylece hem ahşapların suyla teması önlenecek hem de taşıyıcı ayakların yere montesini sağlayacaktır. Kamelya ankrajları minimum 2,5 mm sactan mamül flanşlar dikmenin minimum iki tarafını saracak şekilde kaynaklama yöntemi ile birleştirilerek imal edilecektir. Ankrajların dikmelerin ayaklarına bağlantısı için her ayağa 6 adet gelecek şekilde özel vidalar atılır. Ankrajların yere bağlantısı için her ayağa 2 adet olacak şekilde dübelli vidalar atılacaktır. Tüm metal aksam polyester esaslı toz boya ile fırınlanmak suretiyle boyanacaktır.
