Ürün Teknik Özellikleri

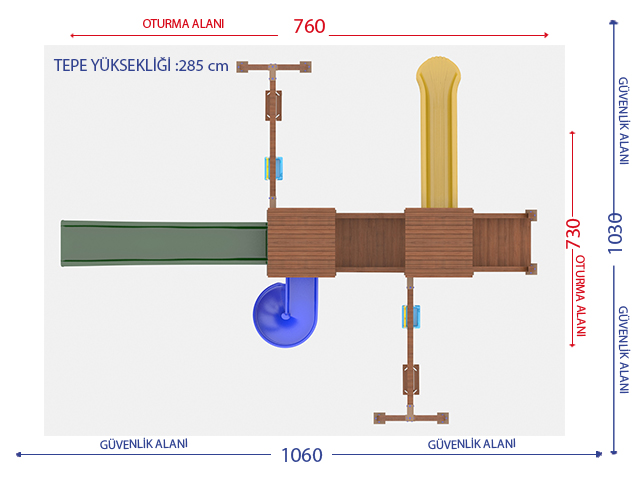

| Oturma Alanı | 730×760 cm |
| Emniyet Alanı | 1030×1060 cm |
| Tepe Yüksekliği | 311 cm |
| Kaydırak Bağlantı Yüksekliği | 150-150 cm |
| Yaş Grubu | +3 YAŞ |
ÜRÜN YEDEK PARÇALARI
-SALINCAK AHŞAP A BORUSU – 1 ADET
-SALINCAK AHŞAP TAŞIYICI BORUSU – 1 ADET
-POLİETİLEN KORKULUKLU SALINCAK OTURAĞI – 1 ADET
-AHŞAP SALINCAK OTURAĞI – 1 ADET
-AHŞAP MERDİVEN KORKULUĞU – 1 ADET
-AHŞAP MERDİVEN BASAMAĞI – 6 ADET
-H:150 cm AHŞAP KULE BORUSU – 8 ADET
-AHŞAP KARE PLATFORM – 3 ADET
– AHŞAP PLATFORM KORKULUĞU –4 ADET
– AHŞAP ÇATI – 2 ADET
– AHŞAP KAYDIRAK GİRİŞİ – 3 ADET
– H:150 cm POLİETİLEN DAGALI KAYDIRAK – 1 ADET
– H:150 cm POLİETİLEN HELEZON KAYDIRAK – 1 ADET
-H:150cm POLİETİLEN DÜZ KAYDIRAK – 1 ADET
TAŞIYICI KONSTRÜKSİYON
1.Taşıyıcı dikmeler 9×9 cm ebatlarında 260 cm uzunluğundadır.
2.Taşıyıcı konstrüksiyonda kullanılan ahşap latalardaki keskin köşe ve kenarlar kazaya yol açmamak amacıyla yuvarlatılmaktadır.
3.Dikmelerin ayaklarında kullanılan ankrajlar 10×10 cm ebatında, 2 mm kalınlığında kutu profilden imal edilmiştir.
4.150’lik kulenin dikmelerinin ayak kısımları 5×9 cm ebatında, 110 cm uzunluğunda ahşaplarla çepeçevre sarılarak kum havuzu yapmak için gerekli alan oluşturulmuştur.
5.Bütün bağlantı noktalarında paslanmaz ahşap vidası kullanılacaktır. Vidalar dışarıdan görülmeyecek şekilde ahşap lata içine gömülecek ve üzeri poliüretan kapaklarla kapatılacaktır.
6.Kullanılan ahşap malzeme emprenye edilmiş sarıçam / ladin malzemedir.
AHŞAP KARE PLATFORM
1.Ahşap platform 110×110 cm ebatlarındadır.
2.Ahşap platform oluşturulurken taşıyıcı dikmeler 5×9 cm ebatında, 110 cm uzunluğunda ahşaplarla çepeçevre sarılmış, daha sonra iki dikme arasına 4×9 cm ebatlarında 81,5 cm uzunluğunda iki adet ahşap yerleştirilmiştir. Geriye kalan boşluk ise 9 adet 4×9 cm ebatlarında 100 cm uzunluğunda 9 adet ahşabın yan yana getirilmesi ile doldurulmuş ve platform tamamlanmıştır.
3.Kullanılan ahşap malzeme emprenye edilmiş sarıçam / ladin malzemedir.
AHŞAP ÇATI
1.Ahşap çatı 115×115 cm ebatında, 41 cm yüksekliğindedir.
2.Çatının saçak alt kenarı ile platform arasında 152,5 cm boşluk bulunmaktadır.
3.Kare çatı ahşap lambrilerin birbiri üstüne bindirilmesi ile oluşturulmuştur.
4.Kullanılan ahşap malzeme emprenye edilmiş sarıçam / ladin malzemedir.
İKİLİ KAYDIRAK
1.100 cm yüksekliğindeki platformdan maksimum 40° eğimli inecek ve hiçbir noktasında 60° olmayacak şekilde tasarlanmıştır.
2.Kaydırağın toplam genişliği 100 cm, kayma bölümünün genişliği 40 cm, uzunluğu 210 cm’dir.
3.Kaydırağın dış yan duvarları 15 cm yüksekliğindedir.
4.Kaydırağın ara bölmesinin yüksekliği 7 cm’dir.
5.Kaydırağın başlangıç noktasında çocukların güvenle kaydırağa girişini sağlayacak ahşap bariyer ve kaydırak çıkışında çocuğun hızını kesecek şekilde 35 cm uzunluğunda bir düzlem bulunmaktadır.
6.Kaydıraklar galvanizli cıvatalarla platforma monte edilecektir. Bu cıvataların görüntüyü bozmaması ve daha uzun ömürlü kalması amacıyla enjeksiyon yöntemi ile şekillendirilmiş plastik tapalar ile kapatılacaktır.
7.Kaydırağın zemine bağlantısı, 23 cm uzunluğunda, 88 mm çapında ve 2 mm et kalınlığındaki borunun, 10×22 cm ebatında, 4mm kalınlığındaki metal plakaya kaynatılmasıyla yapılmaktadır.
DÜZ KAYDIRAK
1.150 cm yüksekliğindeki platformdan maksimum 40° eğimli inecek ve hiçbir noktasında 60° olmayacak şekilde tasarlanmıştır.
2.Kaydırağın toplam genişliği 65 cm, kayma bölümünün genişliği 50 cm, uzunluğu 330 cm’dir.
3.Kaydırağın dış yan duvarları 16 cm yüksekliğindedir.
4.Kaydırağın başlangıç noktasında çocukların güvenle kaydırağa girişini sağlayacak ahşap bariyer ve kaydırak çıkışında çocuğun hızını kesecek şekilde 35 cm uzunluğunda bir düzlem bulunmaktadır.
5.Kaydıraklar galvanizli cıvatalarla platforma monte edilecektir. Bu cıvataların görüntüyü bozmaması ve daha uzun ömürlü kalması amacıyla enjeksiyon yöntemi ile şekillendirilmiş plastik tapalar ile kapatılacaktır.
6.Kaydırağın zemine bağlantısı, 23 cm uzunluğunda, 88 mm çapında ve 2 mm et kalınlığındaki borunun, 10×22 cm ebatında, 4 mm kalınlığındaki metal plakaya kaynatılmasıyla yapılmaktadır.
HELEZON KAYDIRAK
1.150 cm yüksekliğindeki platforma bağlanan kaydırakta, kayma bölümünün yatayla yaptığı eğim açısı kaydırağın boy eksenine göre ölçüm yapıldığında hiçbir noktada 60°’yi ve ortalama 40°’yi geçmeyecek şekilde tek parça olarak imal edilmiştir.
2.Kaydırak çıkışında çocuğun hızını kesecek şekilde 40 cm uzunluğunda bir düzlem bulunmaktadır.
3.Kaydırağın toplam genişliği 110 cm, uzunluğu 190 cm, kayma bölümünün genişliği 45 cm’dir.
4.Kaydırağın dış yan duvarları 20 cm yüksekliğindedir.
5.Kaydıraklar galvanizli cıvatalarla platforma monte edilecektir. Bu cıvataların görüntüyü bozmaması ve daha uzun ömürlü kalması amacıyla enjeksiyon yöntemi ile şekillendirilmiş plastik tapalar ile kapatılacaktır.
6.Kaydırağın zemine bağlantısı, 23 cm uzunluğunda, 88 mm çapında ve 2 mm et kalınlığındaki borunun, 10×22 cm ebatında, 4mm kalınlığındaki metal plakaya kaynatılmasıyla yapılmaktadır.
DALGALI KAYDIRAK
1.150 cm yüksekliğindeki platformdan maksimum 40° eğimli inecek ve hiçbir noktasında 60° olmayacak şekilde tasarlanmıştır.
2.Kaydırağın toplam genişliği 65 cm, kayma bölümünün genişliği 40 cm, uzunluğu 320 cm’dir.
3.Kaydırağın dış yan duvarları 16 cm yüksekliğindedir.
4.Kaydırağın başlangıç noktasında çocukların güvenle kaydırağa girişini sağlayacak ahşap bariyer ve kaydırak çıkışında çocuğun hızını kesecek şekilde 35 cm uzunluğunda bir düzlem bulunmaktadır.
5.Kaydıraklar galvanizli cıvatalarla platforma monte edilecektir. Bu cıvataların görüntüyü bozmaması ve daha uzun ömürlü kalması amacıyla enjeksiyon yöntemi ile şekillendirilmiş plastik tapalar ile kapatılacaktır.
6.Kaydırağın zemine bağlantısı, 23 cm uzunluğunda, 88 mm çapında ve 2 mm et kalınlığındaki borunun, 10×22 cm ebatında, 4mm kalınlığındaki metal plakaya kaynatılmasıyla yapılmaktadır.
SALINCAK
1.Salıncağın oturum alanı 108×270 cm, yüksekliği 204 cm’dir.
2.Salıncağın taşıyıcı ayakları 9×9 cm ebatlarında, 208,5 cm uzunluğunda ahşap malzemeden imal edilmiştir. Ayakların zemine temas ettiği noktada 10×10 cm kutu profilden imal edilmiş sac malzeme kullanılmaktadır.
3.Salıncak taşıyıcı ayakları arasında bağlantıyı sağlayan parça 9×9 cm ebatlarında 260 cm uzunluğunda ahşap malzemeden imal edilmiştir. Üzerinde her iki salıncak için ikişer adet salıncak bağlantı aparatı bulunmaktadır. Taşıyıcı ayaklarla birleştiği noktada 10×10 cm kutu profilden imal edilmiş sac malzeme kullanılmaktadır.
4.İki adet salıncak oturağı bulunmaktadır. Salıncak oturaklarından biri polietilen malzemeden üretilmiş olup, üç tarafı kapalıdır ve emniyet için ön koruması bulunmaktadır. Diğerinde ise koruma bulunmamaktadır ve kauçuk malzemeden imal edilmiştir.
5.Hareketsiz durumda iken korumalı salıncağın yerden yüksekliği 35 cm, açık salıncağın yerden yüksekliği 40 cm’dir.
6.Salıncak zincirleri çift sıra olup galvanize edilmiştir.
AHŞAP MERDİVEN
1.Basamaklar 22 cm ayak basma derinliğinde, 20,5 cm rıht yüksekliğinde, 74 cm genişliğinde olacak şekilde 4×11 cm ebatlarında ve uygun uzunlukta ahşap lataların yanyana getirilmesi ile oluşturulmuştur.
2.Zeminden platforma doğru 4×11 cm ebatlarında ahşap latalar uzatılarak merdiven konstrüksiyonu oluşturulacaktır.
3.Basamaklar üstten bakıldığında aralarında boşluk kalmayacak şekilde ve eşit aralıklarla konumlandırılacaktır.
4.Trabzan yüksekliği basılan yüzeyden itibaren 75 cm’dir.
5.Trabzan korkulukları 3×9 cm ebatlarındaki ahşap malzemeden üretilmiştir ve 64 cm aralıklarla konumlandırılacaktır.
6.Kullanılan ahşaplar emprenye edilmiş sarıçam / ladin malzemedir.
AHŞAP KORKULUKLAR
1.Ahşap korkuluklar 3×9 cm ebatındadır.
2.Ahşap korkuluk, 3×9 cm ebatında, 100 cm uzunluğunda iki adet yatay lata ile 3×9 cm ebatında, 64 cm uzunluğundaki dikey lataların birleştirilmesi ile oluşturulmuştur.
3.Korkuluğu oluşturan dikey latalar arasındaki boşluk 8,9 cm’dir.
4.Lataların keskin kenar ve köşeleri herhangi bir kazaya mahal vermemek adına yuvarlatılmıştır.
5.Kullanılan ahşaplar emprenye edilmiş sarıçam / ladin malzemedir.
AHŞAP KÖPRÜ
1.Ahşap köprü 82 cm genişliğinde, 220 cm uzunluğundadır ve yan korkuluklara sahiptir.
2.Ahşap köprünün ana taşıyıcı kısmı iki adet 5×9 cm ebatında, 220 cm uzunluğunda ahşapların birbirine paralel konması ile oluşturulmuştur. Zemin kısmı ile paralel ahşapların dik gelecek şekilde yerleştirilen 4×9 cm ebatında ahşapların yanyana dizilmesi ile oluşturulmuştur.
3.Ahşap köprü korkuluklarının boyutları 65×220 cm’dir. 220 cm uzunluğunda 5×9 cm ebatında yatay ahşaplar ile buna dikey olarak eşit aralıklarla konumlandırılmış 4×9 cm ebatında ahşaplardan oluşmaktadır.
4.Kullanılan ahşaplar emprenye edilmiş sarıçam / ladin malzemedir.
